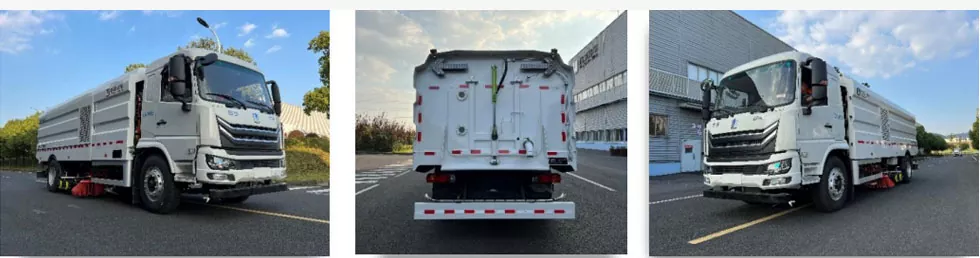

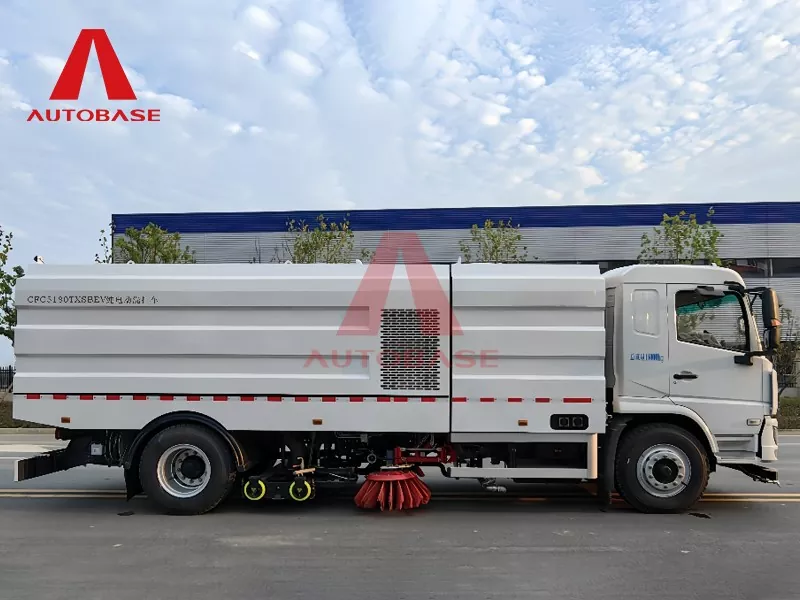

18 toneladas de lavagem e varredura veículo

1) O veículo puro de lavagem elétrica e varredura é uma nova geração multifuncional de produtos de máquinas de saneamento recentemente desenvolvido por nossa empresa (o líder dos padrões do setor de saneamento). O veículo tem forte energia, forte capacidade de transporte e zero emissões. A estrutura avançada combina varredura, sucção e lavagem e tem um bom efeito de operação. Uma operação, três colheitas, varredura de estrada e limpeza de alta pressão da superfície da estrada, a coleção de lixo e esgoto são concluídas ao mesmo tempo. Essa função de lavagem e varredura resolve as dificuldades operacionais da limpeza invisível de lixo, a pó da estrada da calçada da fonte e restaura a cor original da superfície da estrada.

2) O chassi adota o chassi de caminhão de segunda classe de 18 toneladas de lavagem e veículos varrentes da Geely Remote Commercial Vehicle Co., Ltd. A configuração do veículo é avançada e o motor, a bateria e o controle eletrônico adotam o primeiro veículo de montagem da marca do setor projeto. Possui recuperação avançada de energia de frenagem, integração, design de absorção de choque em vários estágios, velocidade ultra-baixa

Controle de estabilidade (0,5 km/h), direção de fonte dupla, mudança inteligente de segurança e outras funções humanizadas, realizando uma nova experiência de condução confortável com alta estabilidade, alta confiabilidade e baixo ruído.

3) O motor do chassi adota um motor síncrono de ímã permanente com uma estrutura de caixa de motor anti-condensação, que pode efetivamente impedir a formação de condensação dentro da caixa. Quando o motor alterna entre quente e frio, pode efetivamente evitar falhas no sistema de alta tensão causadas pela condensação. É fácil montar e confiável em operação e pode operar normalmente em ambientes severos, como umidade e chuva.

Parâmetro

4) Bateria de chassi: adota a bateria original produzida pelo CATL (célula da bateria, módulo da bateria, sistema de gerenciamento da bateria constitui a bateria). O nível de proteção da bateria

é alto (IP68), que está no nível avançado doméstico. É à prova de fogo, à prova d'água, à prova de extrusão e à prova de explosão. Tem alta segurança, vida útil longa e forte confiabilidade

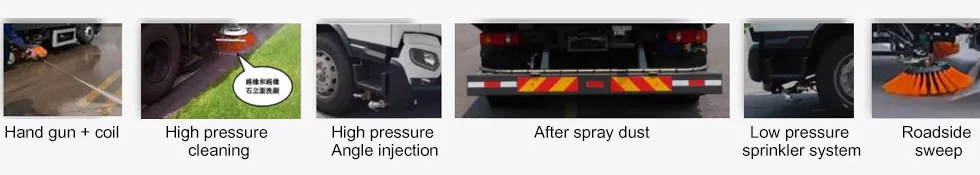

5) O sistema de limpeza do veículo de lavagem e varredura adota a estrutura técnica patenteada de "dois varredores verticais montados no centro + bico de sucção largo montado no centro + bico de sucção haste de pulverização média de alta pressão + alta pressão montada no centro haste de spray lateral "e integra as hastes de spray esquerda e direita com o bico de sucção. A estrutura geral é avançada e o bico de sucção ultra larga aumenta a largura da sucção da sujeira. As hastes de spray esquerda e direita aumentam a largura da limpeza e melhoram a eficiência do trabalho. A haste de spray de água de alta pressão embutida pode reduzir o respingo de névoa de água e lixo e reduzir a poluição causada por respingos:

6) O sistema de água de alta pressão é composto principalmente de filtro de água, bomba de água de alta pressão, válvula de distribuição de água, pistola de pulverização portátil, oleoduto etc., que pode realizar as funções de lavagem da estrada, redução de poeira de pulverização (opcional), Auto-limpeza da caixa, lavagem de pistolas por mão, spray de canto de alta pressão frontal (opcional), etc.

7) O sistema de supressão de poeira do disco varrido consiste em uma bomba de diafragma, um bico e um pipeline. Ele atinge principalmente a supressão de poeira pulverizando a névoa de água com um bico organizado na frente do pincel varrendo. Geralmente é usado no modo de trabalho que varre a estrada, o que pode efetivamente reduzir a poeira agitada durante a operação de varredura da estrada e melhorar a eficiência de trabalho.

8) O corpo da caixa inclui um corpo de caixa de água limpa e um corpo da caixa de lixo. O corpo da caixa de água limpa é soldada com aço carbono de alta resistência e o interior é tratado com a tecnologia de pulverização anticorrosão AKSU, com uma superfície lisa e alta resistência; O corpo da caixa de lixo é soldado com placas de aço inoxidável e adota o processo maduro de "superfície de arco grande + estrutura ondulada". A porta traseira da caixa de lixo adota o mecanismo de travamento "cilindro de óleo + slide + gancho de trava", que combina com a tira de vedação de borracha de espuma e passa o teste de vedação para eliminar o perigo oculto do vazamento de água; O desempenho geral da caixa é excelente e a qualidade é confiável.

9) Quando a velocidade nominal do motor do ventilador é de 2600r/min, a potência nominal é de 50kW. O eixo de saída do motor do ventilador e o eixo do impulsor do ventilador são do tipo de plug-in direto, e o impulsor é diretamente acionado pelo motor para girar, com saída eficiente e perda de energia reduzida.

10) Motores de um a dois acionam a bomba de água de alta pressão e a bomba de óleo hidráulico através da unidade de correia. Quando o motor é classificado em 1500r/min, a potência nominal é de 20kW. É um peso leve, baixo aumento de temperatura, alta eficiência do sistema, baixa perda, alta confiabilidade e baixo custo de manutenção.

11) O ventilador Centrifugal 7.1 é adotado, que possui as características de alta eficiência, baixo ruído, curva de desempenho plano e ampla área de alta eficiência. O impulsor dos fãs é otimizado pela simulação de CFD, adota uma estrutura cônica do disco frontal, lâminas em forma de frente e possui excelente eficiência aerodinâmica; As lâminas, os impulsores e os impulsores são carimbados do aço estrutural de baixa liga, com alta resistência e boa consistência; O impulsor e a voluta são posicionados e soldados usando ferramentas especiais de soldagem, e o processo é confiável. Cada impulsor precisa passar por um teste rigoroso de velocidade excessiva (excedendo 15% da velocidade do projeto), e o nível de equilíbrio dinâmico é G2.5, o que garante a operação suave do impulsor. É um dos importantes acessórios de longo prazo da varredora da Zhonglian Brand Road, com tecnologia madura e operação confiável.

12) Os principais componentes do sistema hidráulico adotam marcas conhecidas da indústria, tecnologia avançada e têm as vantagens de alta confiabilidade do produto, boa vedação e baixa taxa de falha do sistema.

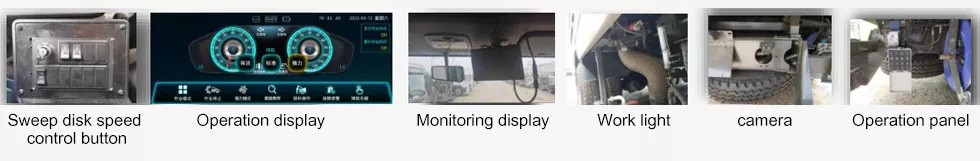

13) O veículo adota o modo de controle de "tela de exibição + controlador + lata de operação de barramento". O diagnóstico de falhas do motor e do controlador superior pode ser consultado on -line, e a falha de comunicação de barramento CAN entre o controlador do veículo e o GPS, o controlador de motor, a caixa de operação da cauda, ​​a tela do exibição e o alarme de voz podem ser consultados. Ao mesmo tempo, o status do ponto de entrada/saída e o número de linha correspondente do controlador podem ser consultados, ou seja, o status de cada atuador pode ser monitorado e alimentado em tempo real. Ao iniciar e interromper a operação, a velocidade do motor, o levantamento do bico de sucção, a retração do disco, a retração da lança de pulverização esquerda e direita e outros dispositivos de operação podem ser controlados com um botão, e a operação é muito simples. A operação do veículo é realizada por três dispositivos de operação, localizados em dois lugares na cabine e um lugar no lado direito da parte traseira do veículo.

14) O sistema é definido com 10 modos de operação: spray esquerdo, spray direito, spray completo, varredura esquerda, varredura direita, varredura completa, lavagem e varredura esquerda, lavagem e varredura direita, lavagem e varredura completa e sucção pura. Os usuários podem escolher o modo de operação apropriado para operar de acordo com as necessidades de operação. Após a seleção do modo de operação, a partida/parada de uma chave, todos os mecanismos envolvidos na operação se estenderão e operarão automaticamente no estado original da Ordem/Stop Recovery especificada.

15) O controle da velocidade do motor superior, a velocidade de trabalho do motor para operação normal é controlada automaticamente pelo sistema elétrico, com um total de 3 marchas: "limpeza", "padrão" e "forte". E a velocidade pode ser ajustada manualmente, cada vez ± 50r/min. Depois que o sistema é reiniciado, a velocidade do motor retorna à velocidade estável (mínima) padrão de cada engrenagem.

16) O veículo está equipado com um sistema de alarme de voz que pode emitir uma variedade de alarmes de voz e mensagens rápidas durante a operação e descarregamento, incluindo mensagens de prompt de voz como "A válvula de tomada de água está fechada, as operações de limpeza não podem ser executadas" "," O tanque de esgoto derrubou, preste atenção à segurança ", bem como várias mensagens imediatas de música e mensagens de alarme rugindo, que são convenientes e práticas.
